Harmony Befehls- und Meldegeräte

Notfallmanagement für Maschinen und Prozesse: Verbesserung von Sicherheit und Produktivität für Ihre Anwendungen mit den Lösungen von Schneider Electric

Sicherheit hat bei Notfallvorrichtungen oberste Priorität und darunter verstehen wir die Sicherheit von Menschen. Aber auch die Maschinen- und Prozesssicherheit ist zu berücksichtigen: alles, was zu Bruch, Fehlfunktion oder Fehlausrichtung führen kann.

Die richtige Handhabung von Notfallsituationen kann nicht nur vor menschlichen Schäden schützen, sondern auch die Produktivität und Sicherheit von Maschinen/Prozessen optimieren und somit die Betriebskosten senken. Durch die Verhinderung von Notfallsituationen, die Minimierung von Ausfällen und die Optimierung der Rückkehr zur Normalität können viele Kosten eingespart werden: Wartung, Qualität und unproduktive Zeit.

Verhindern Sie Notfallsituationen durch bessere Führung und Warnungen

Das scheint offensichtlich, aber die beste Medizin ist nach wie vor die Verhinderung solcher Situationen. In dieser Hinsicht sind die Signalgeräte unsere besten Freunde: Leuchtmelder, Kontrollleuchten, Signalsäulen, Buzzer: all diese Geräte können die Bediener leiten und alarmieren, bevor ein Notfall tatsächlich eintritt.

Alarme sind wertvolle Orientierungshilfen für den Menschen: Je näher der Notfall ist, desto lauter/heller sollte die Signalisierung sein.

Sicherheit und Notfallmanagement mit Harmony

Harmony Buzzer

Schneider Electric bietet mit der Harmony Buzzer Produktserie einen akustischen Warnmelder, dessen Effizienz durch einen visuellen Hinweis mittels roter oder gelber Beleuchtung verstärkt und somit gerade zur Vorbeugung von Notfallsituationen dient. Dem Einsatzbereich unter schwierigen Umgebungsbedingungen wird Harmony Buzzer durch seine besondere Robustheit gerecht.

  • Version: unbeleuchtete oder beleuchtete (rot/gelb)
  • Signaltyp: Dauer- oder Pulston möglich
  • Einbaumaß: 22 mm
  • Geräuschpegel: 90dB (in 10cm Entfernung)
  • Betriebsspannung: 24 AC/DC, 120 AC oder 230 AC
  • IP-Schutzklassen: IP66/67/69/69K


24 V AC/DC

110/120 VAC

230/240 VAC

Schwarz/unbeleuchtet

XB5KSB

XB5KSG

XB5KSM

Beleuchtbar in rot

XB5KS2B4

XB5KS2G4

XB5KS2M4

Beleuchtbar in gelb

XB5KS2B8

XB5KS2G8

XB5KS2M8

Neben dem effizienten Alarmierungssystem ist eine einfache Bedienung essenziell. Grundsätzlich gilt: je intuitiver, desto weniger Fehlbedienungen und Zeitverlust. Druckknopfpositionen, Farbe und Markierungen reduzieren Bedienfehler und erhöhen die Reaktionszeit.

Reaktionszeit optimieren

Wenn die Notsituation einmal eingetreten ist, ist trotz aller oben genannten Präventionsnetze die Zeit der Schlüssel. Diese Zeitspanne zwischen dem Ereignis und der Reaktion bestimmt im Wesentlichen die Höhe des Schadens, und es ist daher entscheidend, diese Zeit so weit wie möglich zu verkürzen. Natürlich werden die Notfallvorrichtungen an den besten Orten und unter Einhaltung der Maschinensicherheitsstandards eingesetzt, was die Reaktionszeit verkürzt. Darüber hinaus sind weitere Add-Ons denkbar, die die Hilfe unterstützen und den Bediener schneller zum Handeln anleiten.

Modulare Leuchtsäulen Harmony XVU – Signalisierungslösungen für Ihre Anwendungen

Die kompakten Signalleuchten der Baureihe XVU kommen in unterschiedlichen industriellen Anwendungsbereichen als Meldeleuchten zum Einsatz. Mit Hilfe Ihrer akustischen und optischen Meldefunktionen profitieren Sie von der reibungslosen Störungsbehebung der Maschine. In manchen Situationen kann es interessant sein, sie zu mischen, um eine Situation besser hervorzuheben.

  • Durchmesser: ø 60mm Leuchtsäule
  • Gehäuse: wahlweise schwarz oder silber
  • Schutzart: IP65 (ausgenommen Akustik und Winkelelement)
  • Spannung: AC/DC 24 V (NPN/PNP)
  • Spannungsbereich: -15 % ~ +10 %
LED - Leuchtelement rot

XVUC24

LED - Leuchtelement gelb

XVUC28

LED - Leuchtelement grün

XVUC24

Grundelement 24VDC schwarz + Deckel

XVUC21B

Winkelelement, 0-90° schwarz

XVUZ06

Montagesockel 3x M4 Ø40mm schwarz

XVUZ01

Beleuchtete Not-Aus-Schalter

Beleuchtete Not-Aus Schalter von Schneider Electric unterstützen dabei, die Gefahrsituationen schnell zu erkennen, da die Geräte auch in dunklen Umgebungen hervorgehoben sind. So kann der Bediener schnell handeln und den Normalzustand wiederherstellen.

Sobald die Notsituation unter Kontrolle ist, beginnt eine lange Zeit der Stillstandszeit. Sie kann aus der Untersuchung, gegebenenfalls der Reparatur, der Neueinstellung, dem Reset und schließlich dem Neustart bestehen.

Eine gute Möglichkeit, diese unproduktive Zeit zu reduzieren, besteht darin, zunächst die Untersuchung zu beschleunigen. Meistens kann bei langen Prozessen oder in dunkler/staubiger Atmosphäre selbst das Auffinden der ausgelösten Notfallvorrichtung teure Minuten kosten. Und die Maschine kann nicht neu gestartet werden, solange dieses Gerät nicht gefunden und zurückgesetzt wird.

Auch hier kann ein beleuchteter Notstopp wertvolle Minuten sparen, indem er aus der Entfernung anzeigt, welche Vorrichtung betätigt wurde. Die Verwendung einer zweifarbigen Vorrichtung kann sowohl die Vorrichtung während des Betriebs (z.B. in weiß) hervorheben als auch die betätigte Vorrichtung mit einer anderen Farbe (z.B. rot) anzeigen.



Frontelement, einfarbig rot

Frontelement, zweifarbig weiß/rot

Komplettgerät, zweifarbig weiß/rot

Ring, einfarbig rot

Ring, zweifarbig weiß/rot

24 VAC/VDC

ZB5AS84W3B

ZB5AS84W3B

XB5AS84W3B5

ZB5AS84W2B

ZBY9W38330

230...240 VAC

ZB5AS84W2M



XB5AS84W3B41

ZB5AS84W2M

Neue Produkte:
Design, Robustheit, Funktionalität

Neue Möglichkeiten:

  • Einfache, sichere Verbindung zu Ihren Maschinen
  • Einstellen und Verändern von Zeitfunktionen
  • Präzise Kontrolle über Ihre Maschine
  • Einfache Erkennung von drei Phasen



  • Segmentanzeige, die dort Daten anzeigt, wo sie benötigt werden
  • Timer für einfaches und sicheres Einstellen von Zeitfunktionen
  • 3-Phasen-Kontrollleuchte zur Visualisierung von 3 Phasen
  • Potentiometer mit integriertem Widerstand:
  • 1kOhm – 470kOhm in Metall oder Kunststoff
  • RJ45-Einbaubuchse zur Verbindung mit PCs
  • USB-Einbaubuchse zur Verbindung mit USB-Sticks

Segmentanzeige

Vereinfacht die Anzeige von Prozessdaten an Produktionslinen oder Maschinen.

  • Einfache Montage in 22mm Bohrung
  • Zeigt Daten dort an, wo der Bediener sie benötigt
  • 2 Farben der Anzeige: grün oder rot
  • Analogeingang: 4 – 20 mA

Timer

Einfaches und sicheres Einstellen von Zeitfunktionen durch Drehen der Kappe.

  • Einfache Installation in 22 mm Bohrung
  • Einstellen von Ansprechverzögerungen von 0.5 s bis 60 min

3-Phasen-Kontrollleuchte

Einfache Visualisierung von 3 Phasen.

  • 360−440 VAC
  • Einfache Montage in eine 30 mm Bohrung
  • Wahlweise klare oder bunte LEDs

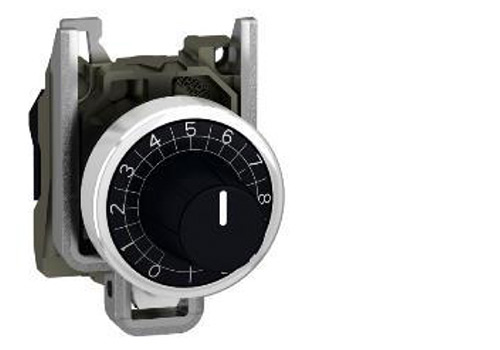

Potentiometer

Ideal zur Verwendung mit einem Frequenzumrichter oder für Basiseinstellungen.

  • Komplettgerät
  • Integierter Widerstand 1k-470kOhm
  • Einfache Installation in 22 mm Bohrung
  • Kunststoff sowie Metall

RJ45-Einbaubuchsen

RJ45-Einbaubuchsen ermöglichen eine schnelle, effektive Verbindung zum PC direkt an der Vorderseite Ihres Steuerpults.

  • Öffnen des Schaltschranks ist nicht notwendig
  • Verbinden Sie sich direkt vor Ort
  • Verschiedene Schutzkappen bieten höchste Robustheit bis IP69K
  • Einfache und sichere Installation:
    • Reduziert elektrische Gefährdungen
    • Halten Sie Schmutz außerhalb des Schaltschranks

USB-Einbaubuchsen

USB-Einbaubuchsen ermöglichen eine schnelle, effektive Verbindung zu USB-Sticks direkt an der Vorderseite Ihres Steuerpults.

  • Öffnen des Schaltschranks ist nicht notwendig
  • Verbinden Sie sich direkt vor Ort
  • Verschiedene Schutzkappen bieten höchste Robustheit bis IP69K
  • Einfache und sichere Installation;
    • Reduziert elektrische Gefährdungen
    • Halten Sie Schmutz außerhalb des Schaltschranks

Schneider Electric – Die Erfahrung eines Weltmarktführers

Ein Komplettlieferant

mit dem breitesten Marktangebot

  • Mehr als 50 Jahre Erfahrung im Bereich Drucktaster, Wahlschalter und Leuchtmelder
  • Die Kompetenz, die es möglich macht, die Prozesse und die Anwendungsbereiche unserer Kunden zu verstehen und deren Anforderungen und Bedürfnisse zu erfüllen

Ein Partner des Großhandels

auf den sie sich verlassen können

  • Geprüftes Fachwissen, um das “Big Picture” des Kunden zu erkennen
  • Ein geeignetes Online-Portal (MySE), um Ihre Bestellungen zu verfolgen und Ihnen alle benötigten Dokumentionen zur Verfügung zu stellen
  • Reduziertes Inventar mit einer begrenzten Anzahl an Referenzen

Robuste, ergonomische Steuergeräte

für OEMs, Schaltschrankbauer und Systemintegratoren

  • Drucktaster, Wahlschalter und Leuchtmelder, die für raueste Umgebungsbedingungen geeignet sind (explosive Umgebungen; extrem kalte oder warme Temperaturen)
  • Modernes Design, maßgeschneidert für Ihre Kunden

Höchste Robustheit, ohne Kompromisse

Harmony liefert alle nötigen Anforderungen für den Industriebereich

  • Erfüllen von internationalen Richtlinien (IEC, UL, CCC, EAC, JIS)
  • Marinezertifizierungen(BV, RINA, LROS, DNV, GL)
  • Höchste Schutzarten (IP66, IP67, IP69, IP69K, Type 4X)
  • Betriebstemperatur im Bereich von -40 °C bis +70 °C
  • Front- und Kontaktelemente robust gegen Vibration, ermöglichen sichere Montage und Verkabelung
  • Hohe Stoßfestigkeit: bis zu IK06
  • Bis 10 Mio. Betätigungen der Drucktaster

Harmony XB4 aus Metall

Ø 22 mm modulare Drucktaster, Wahlschalter und Leuchtmelder aus Metall

Das modulare Metallprogramm Harmony XB4 mit 22mm Einbaumaß kombiniert einfache Installation, Effizienz, modernes Design und Flexibilität mit höchster Robustheit. Somit sind die Drucktaster, Leuchtmelder und Schalter bestens geeignet für die meisten Anwendungen in der Industrie.

Harmony XB5 aus Kunststoff

Ø 22 mm modulare Drucktaster, Wahlschalter und Leuchtmelder aus Kunststoff

Das modulare Kunststoffprogramm Harmony XB5 mit 22mm Einbaumaß kombiniert einfache Installation, Effizienz, modernes Design und Flexibilität mit höchster Robustheit. Somit sind die Drucktaster, Leuchtmelder und Schalter bestens geeignet für die meisten Anwendungen in der Industrie. Mit Harmony Flush ZB5F 30mm auch für den flachen Einbau verfügbar.

Harmony XB5F aus Kunststoff

Flacher Einbau, modernes Design und höchste Robustheit

Die neuen Harmony XB5F Kunststoff-Frontelemente sind besonders gut für den flachen Einbau geeignet. Die große Anzahl an attraktiven Farben sorgt für ein dynamisches und gut sichtbares Design. Die Frontelemente sind vollständig kompatibel mit dem Befestigungsflansch und den Hilfsschaltern aus dem ZB5/XB5-Harmony-Standardprogramm.
