ZSD Wandleranlagen

Wann wird eine Wandlermessanlage eingesetzt und wann reicht eine Direktmessung?

Direktmessende Zählerplätze sind begrenzt auf maximal 63 A im Aussetzbetrieb und 44 A im Dauerbetrieb, die direktmessenden Zählerplatzsysteme müssen als Wandgehäuse ausgeführt sein.

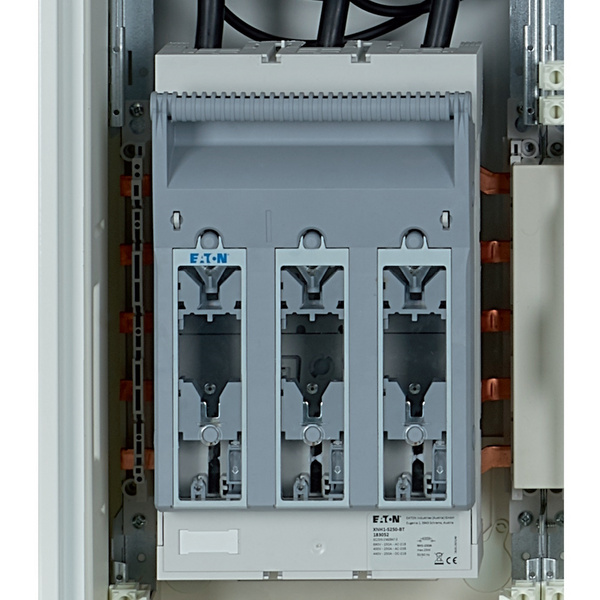

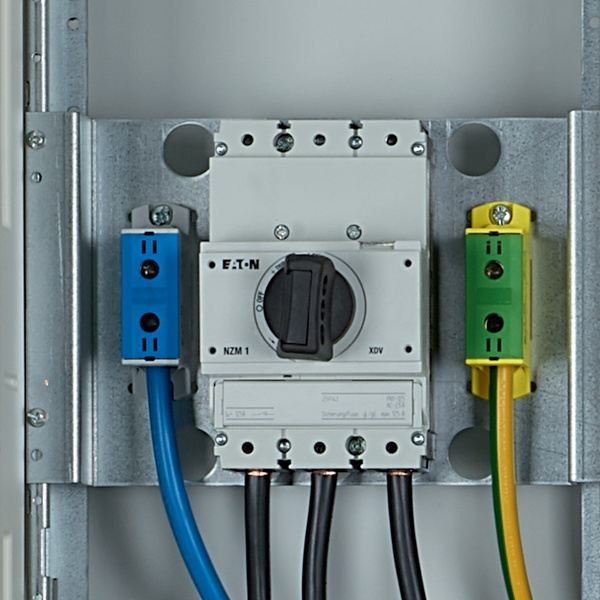

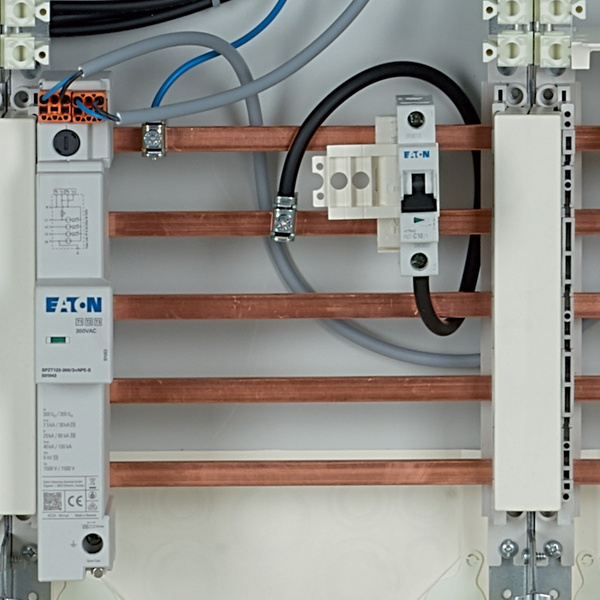

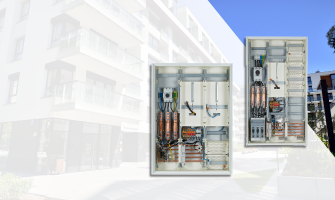

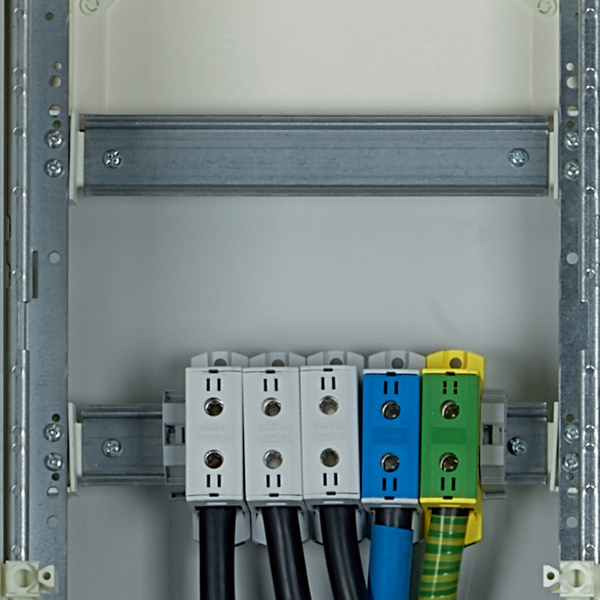

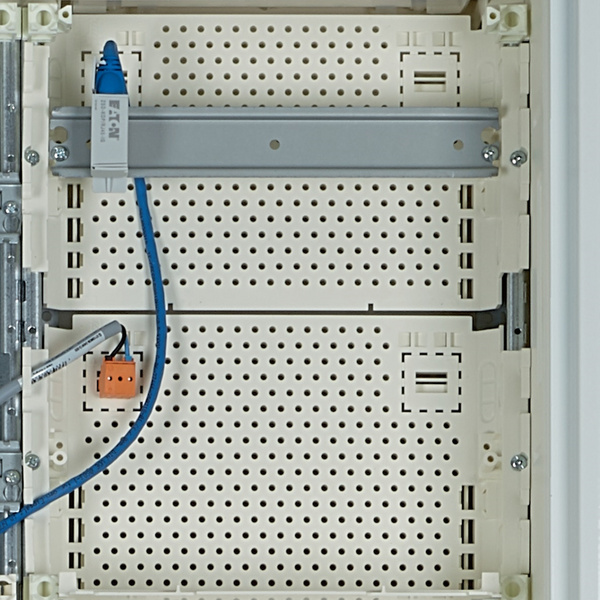

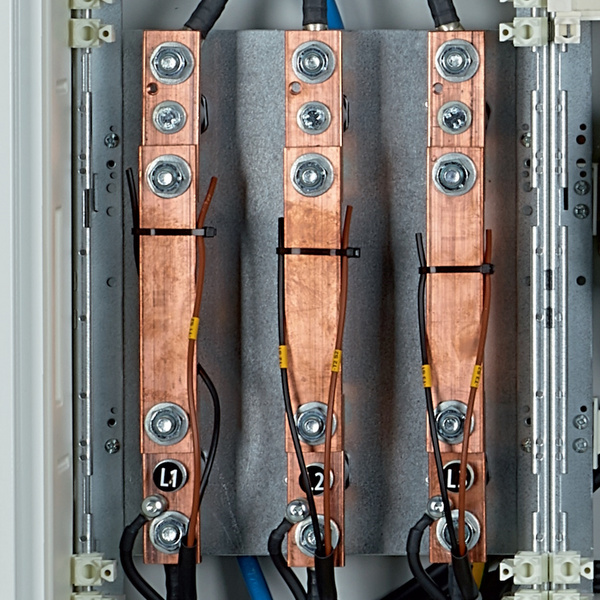

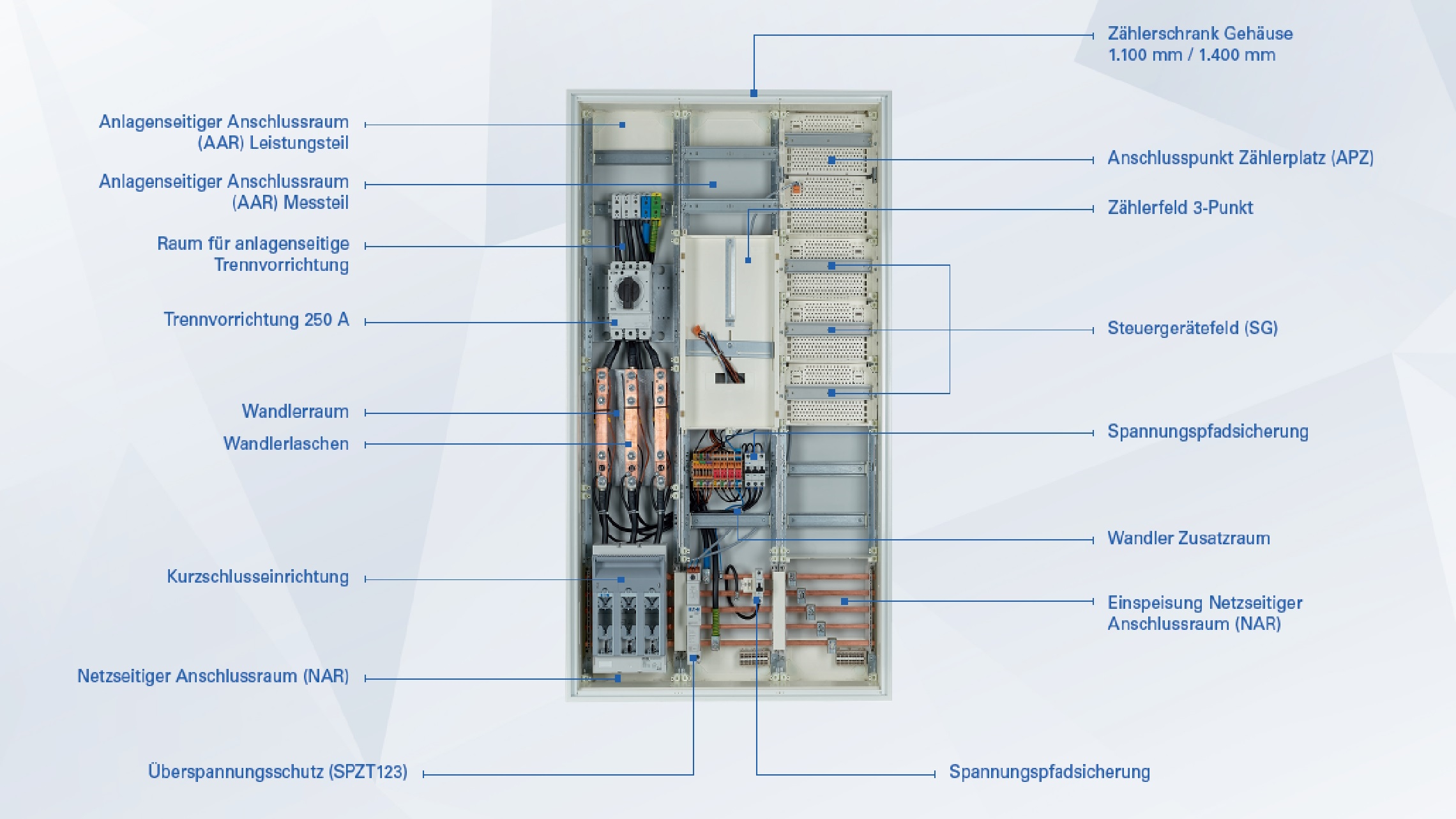

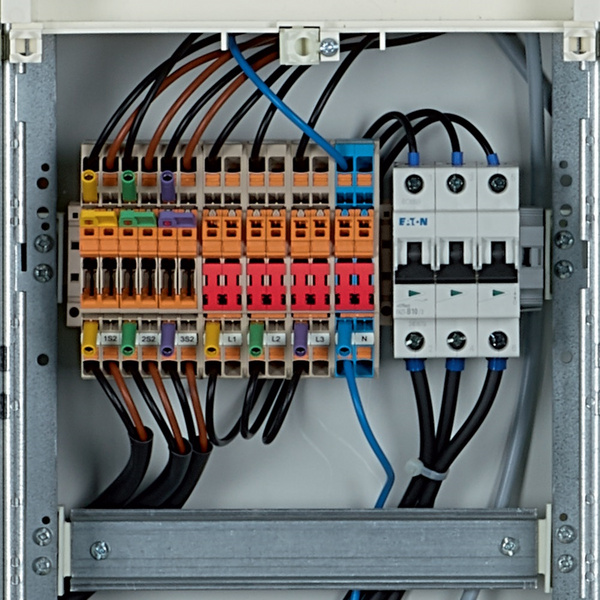

Wandleranlagen (halbindirekte Messungen) kommen bei höherem Energiebedarf zum Einsatz und werden mit Mess- und Leistungsteil beschrieben. Wandleranlagen bis maximal 250 A müssen für den Dauerbetrieb ausgelegt sein und können als Wandgehäuse ausgeführt sein.

Was ist der Unterschied zwischen Aussetzbetrieb und Dauerbetrieb?

Als Aussetzbetrieb wird der Betrieb von haushaltsüblichen Verbrauchern bezeichnet. Zum haushaltsüblichen Verbrauch zählen Geräte, die typischerweise auch in einer Wohnung vorgefunden werden können, wie z.B. Beleuchtung oder Warmwasseraufbereitung.

Als Dauerbetrieb eingestufte sind Geräte die dauerhaft Energie benötigen oder generieren, dazu gehören: Wallbox, Wärmepumpe, Energiespeicher, Photovoltaikanlage, Klimaanlage. Für diesen dauernden Betrieb ist das Zählerplatzsystem einer viel stärkeren Belastung ausgesetzt, deshalb müssen diese Zähleranlagen deutlich stärker ausgelegt werden.

Technische Daten

• Produktnorm: DIN VDE 0603-2-2
• Bemessungsströme: 100 A, 200 A und 250 A
• Kurzschlussfestigkeit: 25 kA
• Kupferschiene: 12 mm x 5 mm / 12 mm x 10 mm
• Mindestquerschnitte Aderleitung: 35 mm² - 150 mm²
